CH-IL单点式称重传感器

产品特点:CH-IL平行梁称重传感器为单点承载结构,产品结构形式简单,使用方便。适用于制作由单只传感器构成的各种形式电子台秤、灌装秤等。其中CH-IL为合金钢材质,CH-ILA、CH-ILB、CH-ILC为铝合金材质。

在线咨询订购热线
156-2185-0939
产品简介

Product

产品名称:CH-LP5单点式称重传感器


产品特点:CH-IL单点式称重传感器为单点承载结构,产品结构形式简单,使用方便。适用于制作由单只传感器构成的各种形式电子台秤、灌装秤等。其中CH-IL为合金钢材质,CH-ILA、CH-ILB、CH-ILC为铝合金材质。


量程:TQ-L5:0.5kN(50kg)、1kN(100kg)、15kN(150kg)、2kN(200kg)、2.5kN(250kg)、 5kN(500kg)
TQ-L5A:0.5kN(50kg),1kN(100kg),15kN(150kg),2kN(200kg)
TQ-L5B:2.5kN(250kg)、5kN(500kg)
TQ-L5C:7.5kN(750kg)、10kN(10)、20kN(2t)

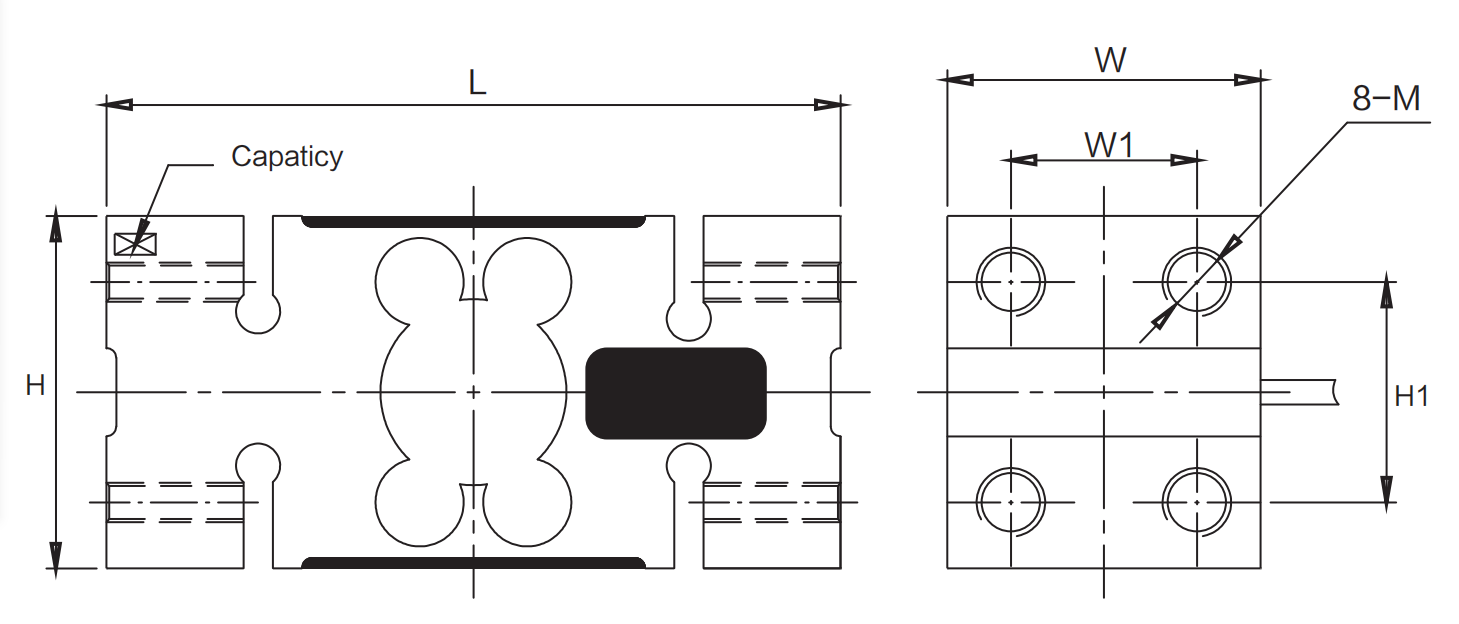

外形尺寸:

型号

量程(kN)

量程(kN)

L

W

W1

H

H1

M

CH-IL

0.5-20

50-2000

mm

150

64

38

72

45

M14

CH-ILA

0.5-2

50-200

mm

156

44

24

75

50

M12x1.75

CH-ILB

2.5-5

250-500

mm

146

60

36

95

70

M12x1.75

CH-ILC

7.5-20

750-2000

mm

176

76

46

125

95

M16x2


技术参数:

CH-IL 技术参数




额定输出

2.0mV/V±10%

输入阻抗

410±15Ω

非线性

±0.02%F.S

输出阻抗

350±5Ω

滞后性

<±0.02%F.S

绝缘电阻

≥5000MΩ

重复性

<±0.02%F.S

允许激励电压

5~15V/DC

蠕变

<±0.02%F.S/30min

补偿温度范围

-10℃~+40℃

零点温度影响

<±0.02%/10℃

工作温度范围

-30℃~+70℃

输出温度影响

<±0.02%/10℃

安全过载

150%F.S

零点平衡

<±1%F.S

极限过载

200%F.S

接线方式

激励:+红 -黑

信号:+绿 -白        屏蔽:黄
