CH-X2A Cantilever weight sensor

Product intro：Features: CH-X2A cantilever weighing sensor is made of high-quality stainless steel, with high precision, high stability and other characteristics, easy to install, fast, suitable for mixing station, belt scale, batching scale and platform scale, etc..

TEL:156-2185-0939

Product intro

Product Name：CH-X2A 悬臂梁式称重传感器

Product Features：CH-X2A悬臂梁式称重传感器采用优质不锈钢材质，具有高精度、高稳定性等特点，安装简便、快速，适用于搅拌站、皮带秤、配料秤和平台秤等。

Range：1kN（100kg）、2kN（200kg）、3kN（300kg）、5kN（500kg）、10kN（1t）、20kN（2t）、30kN（3t）

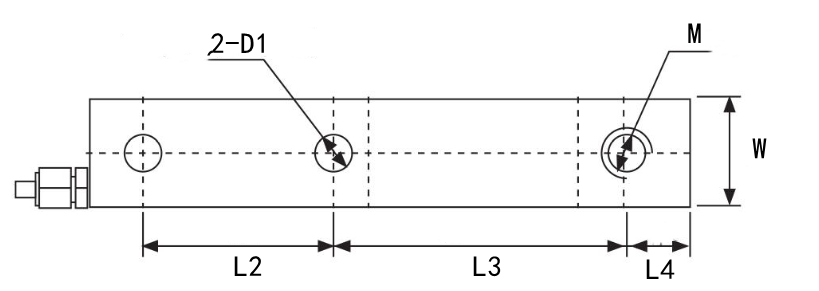

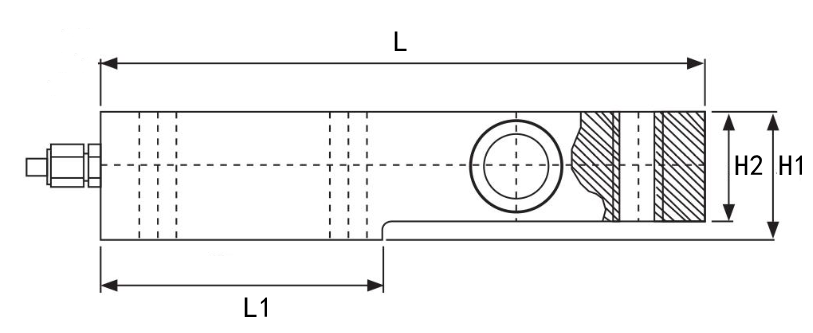

Dimensions：

Range（kN）	Range（t）		L	L1	L2	L3	L4	H1	H2/B	D1	M	W
1-2.5	0.1-0.25	mm	127	55	35	72	10	18	--	Φ11	M12x1.75	20
3-20	0.3-2	mm	203	95	64	98	22	43	36.6	Φ13	M16x2	36.6
30	3	mm	203	95	64	98	22	43	36.6	Φ15	M16x2	36.6

Specifications：

Specifications
Rated Output	2.0mV/V±1%	Zero Balance	±1%F.S
Comprehensive Precision	0.03%F.S	Input Impedance	400±10Ω
Linearity/ Hysteresis	±0.03%F.S	Output Impedance	350±4Ω
Repeatability	±0.03%F.S	Insulation Impedance	≥5000MΩ
Creep	±0.03%F.S/30min	Recommended Excitation Voltage	5～15V/DC
Temp. Effect On Zero	±0.03%/10℃	Compensated temp. Range	-30℃～+70℃
Temp. Effect On Output	±0.03%/10℃	Safe Overload	150%F.S
Connection	Excitation：+ Red - Black Shield： Thick Yellow Signal： + Green - White
